● 前言
DSH型非对称双螺旋锥形混合机适用于化工、染料、农药、医药、饲料、饲料添加剂、兽药、食品、石油、冶金、矿山、建材等粉粒料混合。
● 结构特征

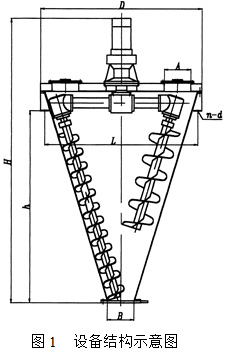

DSH型混合机结构如图1。主要由锥体、带电机减速机、传动机构、螺旋及出料阀等部件组成。在锥体内安装两根螺旋,螺旋采用非对称结构。长螺旋沿锥壁安装,短螺旋靠近锥体中心部位安装,且螺旋直径比长螺旋大。使用时,两螺旋作自转的同时又沿锥壁作公转,即行星运动。该机使用特特征:
1、对比重悬殊和粒径不同的物料组成有很强的适应性;
2、混合温和,对颗粒料不压潰和磨碎,对热敏性物料不产生过热现象;
3、可进行粉粒体混合,也可进行添加少量液体的混合;
4、混合速度快,混合均匀度高;
5、混合无死角,出料快且干净;
6、设备容易大型化,最大可做到50m3;
7、安装操作简单;
8、有良好的配套性;
● 工作原理
该机工作时,机内两根螺旋作行星运动,造成物料如下几种运动,其运动状态如图2。
1、两根螺旋的自转,造成物料自锥底的向上提升运动;
2、两根螺旋的公转,造成物料沿锥壁作圆周运动;
3、受离心力的作用,使螺柱包络体外周物料被甩出螺柱,同时新的物料又不断补充到螺柱包络体内;受
4、重力的影响,物料的向下运动;正是由于上述几种运动复合,使机内物料在较短的时间内达到均匀混合。
● 技术参数
型号 | DSH-0.3 | DSH-0.5 | DSH-1 | DSH-2 | DSH-3 | DSH-4 | DSH-6 | DSH-8 | DSH-10 | DSH-12 | DSH-15 | DSH-20 |
全容积 (m3) | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 20 |
装填系数 | 0.4-0.6 |
功率 (Kw) | 3 | 3 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 |
混合时间 (min) | 4-10 | 10-20 | 20-30 |
工作条件 | 常温、常压、粉尘密封 |
混合物料 | 物料细度40-300(μm)、物料表观密度≤0.8 g/cm3、物料含水量≤8% |
底部支撑 | 无 | 无或有 | 有 |
● 设备安装尺寸
型号 参数 | DSH-0.3 | DSH-0.5 | DSH-1 | DSH-2 | DSH-3 | DSH-4 | DSH-6 | DSH-8 | DSH-10 | DSH-12 | DSH-15 | DSH-20 |
支座中心距 L(mm) | φ930 | φ1062 | φ1495 | φ1850 | φ1945 | φ2140 | φ2410 | φ2670 | φ2870 | φ3050 | φ3300 | φ3700 |
支座个数 n-d | 4φ22 | 4φ22(每个支座有两个孔) |
支座至出料口 高度h(mm) | 1000 | 1200 | 1440 | 2000 | 2145 | 2465 | 2958 | 3365 | 3678 | 4050 | 4237 | 7300 |
进料口尺寸 A(mm) | 2-φ200 | 2-φ300 | 2-φ300 | 2-φ300 | 4-φ500 | 4-φ500 | 4-φ500 | 4-φ500 | 4-φ500 | 4-φ500 | 4-φ500 | 4-φ500 |
出料口尺寸 B(mm) | φ200 | φ200 | φ300 | φ300 | φ400 | φ400 | φ400 | φ400 | φ400 | φ400 | φ400 | φ400 |
外型尺寸 D×H(mm) | φ1020 ×2100 | φ1150 ×2310 | φ1490 ×2800 | φ1800 ×3370 | φ2065 ×3750 | φ2260 ×4065 | φ2560 ×4500 | φ2820 ×5000 | φ3020 ×5200 | φ3200 ×5700 | φ3500 ×7000 | φ3900 ×7800 |
设备自重 (Kg) | 800 | 900 | 1200 | 1600 | 1800 | 3300 | 4000 | 4500 | 5000 | 6300 | 7500 | 8500 |
注: 1. 安装时出料口离地面约800mm; 2. 出料口可根据用户要求有多种形式供选择。
● 设备的润滑
摆线针轮行星减速机的润滑按其说明书要求。分配箱、传动头内齿轮及轴承均采用3#或4#二硫化钼润滑脂润滑。润滑脂的添加量为轴承空间的1/2-1/3。设备出厂时,减速机内未加润滑油,开机前必须加足润滑油。新设备在运转50小时后,减速机应换油一次。并定期检查减速机的油位及供油情况。使用蜗轮减速传动结构时,蜗轮箱内加30#机油,油面以不超过油杯的一半为准。设备在运转1-2年后,传动部件内适当添加润滑脂。
● 设备安装及使用
1、本机应垂直安装;
2、锥体上支座应与安装架用螺栓紧固;
3、开车前应将筒体内螺旋固定架卸掉;
4、减速机的使用应详细阅读其说明书;
5、电气应根据设备功率的大小按电气规定配线和安装开关(或控制柜)。开关(或控制柜)应置于醒目便于操作处。线路上应装电流保护装置;
6、对于公、自转分开传动的设备,两电机应安装连锁启止装置。启动时要求自转先于公转,止动时反之,或同时止动;
7、安装完毕,减速机应加足润滑油;
8、设备在投料开车前应先空运转半小时,同时检查螺旋转动方向是否符合要求;
9、设备各传动部件运转平稳,无异常噪音,减速机及各传动位置温升正常后,方可投料生产;
10、全容积10m3以上机型,一般情况下不允许满载启动,在加料一半时启动,然后边加料边运转。混合好后不停机出料。混料在机内的停留时间一般不允许超过8-12小时。
11、设备运转时,不得有硬块物进入机内。手、头等也不得伸入机内,以免发生不安全事件。
● 维修
设备的维修必须由专业人员进行或指导,不得擅自卸装。
1、设备撤卸时,需先切断电源,然后打开人孔盖,进入筒体卸下两螺旋、撤除筒体顶盖螺栓、启吊减速机及顶盖、卸传动头、转臂、分配箱、最后检查各部件内的零件情况。
2、组装时程序与撤卸时相反,并注意对齿轮及轴承润滑脂的添加。
● 创新应用
改变该机的某些结构或增加配套设备,可以使该机操作更方便,应用面更广。
1、锥体外加夹套,通冷、热介质该机即可作为反应器等各种用途;
2、改进设计,该机可以进行真空操作,如真空吸料、真空干燥等;

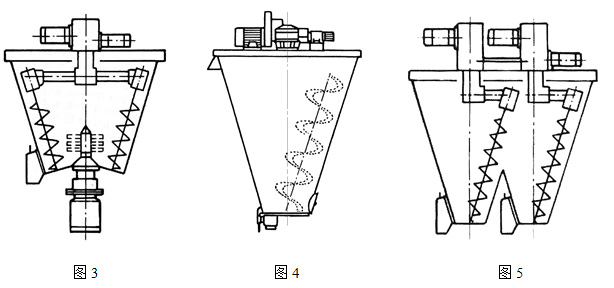

3、如图3所示,在锥体下部加装飞刀装置,可以有效分散结块和凝聚块物料,强化了混合;
4、在锥体支座处加装传感器,可以实现电脑自动配料称重;
5、本机出料阀设在锥底部或锥的侧部,出料阀有多种形式,可供用户选择;
6、如图4所示 ,改变两根实体螺旋面为单根带式螺旋结构,可以使该机适合于含湿量≥8%的物料和易凝聚物料的混合;
7、如图5所示两锥体结合成一体,为双锥双螺旋结构。此结构可在保持体积不变的同时,大大降低锥体的高度,适合于设备的大型化及大生产。
● 订货须知:
1、本设备材质分不锈钢和碳钢两种,用户订货时请说明。
2、本说明书技术规格参数若有变动,恕不另行通知。
3、用户如有特殊要求请与本公司联系,本公司工程技术人员愿热诚为你服务。
