● 前言
SCH型螺带式锥形混合机是一种新颖高效小型的粉（粒）体混合设备。它适用于化工、农药、染料、医药、饲料、化肥、冶金、矿山、食品、塑料、饲料添加剂等行业的粉粒体混合。也是小批量生产及配方条件试验的理想机型。
● 结构

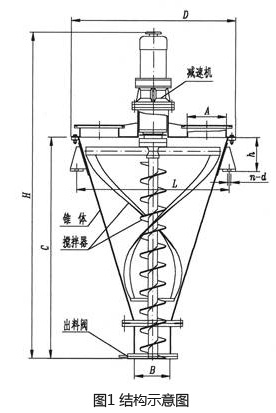

该机主要由减速机、锥体、搅拌器、出料阀等组成，如图1所示。
● 工作原理
该机由摆线减速机直接驱动搅拌轴旋转。搅拌轴由两根与锥体吻合的螺带及实心螺旋组成，旋转时，螺带将物料由下向上沿混合机锥体内壁盘旋提升。同时又由于螺带呈锥状，运转时带面上的各点线速度不同，物料在其作用下产生了不规则的对流、剪切、掺混、扩散等，形成全方位的三维运动。搅拌轴的中心是一实心面体螺旋，在运转时将靠中心的物料提升，抛出。被抛出的物料一部分进入螺带，而被螺带抛出的物料又被吸收到实心面体螺旋的包络体内而提升。如此不断反复，使物料在极短时间内达到均匀混合。
● 特点
该机除减速机外机内无任何传动机构，对物料不产生污染，因此特别适合对卫生要求高的粉料混合，同时也使该机总体结构紧凑，占地面积小，能耗低。操作、维修方便。
● 设备外形尺寸（mm）
规格参数 | SCH-10 | SCH-20 | SCH-55 | SCH-120 | SCH-200 | SCH-300 | SCH-500 |
支座中心距L | φ365 | φ445 | φ536 | φ655 | φ823 | φ932 | φ1062 |
支座孔径n-d | 3-φ12 | 3-φ12 | 3-φ12 | 4-φ20 | 3-φ20 | 3-φ20 | 3-φ20 |
支座至筒盖h | 52 | 52 | 130 | 130 | 210 | 210 | 210 |
进料口尺寸A | □130×200 | □160×160 | φ125 | φ145 | φ200 | φ240 | φ300 |
出料口尺寸B | φ120 | φ150 | φ150 | φ150 | φ225 | φ225 | φ225 |
筒体高度C | 365 | 445 | 790 | 1030 | 1125 | 1352 | 1565 |
外形尺寸 D×H | 425×953 | 505×1185 | 575×1400 | 740×1650 | 885×1825 | 1020×1920 | 1150×2200 |
注：用户在设备订货时，本公司将根据用户安装场合的具体情况，提供设备详细安装尺寸。
型号参数 | SCH-10 | SCH-20 | SCH-55 | SCH-120 | SCH-200 | SCH-300 | SCH-500 |
全容积(m3) | 0.01 | 0.02 | 0.055 | 0.12 | 0.2 | 0.3 | 0.5 |
装填系数 | 0.5-0.7 |
功率(kW) | 0.37 | 0.37 | 1.1 | 1.5 | 3 | 3 | 4 |
工作条件 | 常温、常压、粉尘密封 |
物料细度(μm) | 40-350 |
混合时间(min) | 4-10 |
液体添加量 | ≤8% |
设备自重kg | 35 | 52 | 105 | 165 | 385 | 430 | 560 |
● 技术参数
注：装填系数及每批生产量以表观密度ρ=0.8g/cm3计算
● 润滑
1、摆线减速机按其说明书要求润滑；
2、轴承座内的轴承采用二硫化钼润滑脂润滑，在出厂时已加好油脂，用户在设备正常使用一年后换一次，填充量为轴承腔的2/3，并定期检查。
● 安装及使用
1、设备应垂直安装；
2、设备在使用时要先检查电机的旋转方向是否符合要求；
3、设备在运转时，不允许人、头伸入机内；
4、混料内不得有硬物进入机内；
5、本机允许满载启动和不停机出料；
6、加料高度不超过中心螺旋叶片的高度；
7、设备发生故障时，请专业人员处理。
● 订货须知
1、本设备材质分碳钢和不锈钢两种，用户在订货时请说明；
2、本说明书内容如有修改，恕不另行通知。
